חיווט אינטרקום: עלויות, אפשרויות ואיך בוחרים נכון

יש דרך אחת לדעת בוודאות שחיווט אינטרקום נעשה נכון בלי לשרוף לחצן, לקצר שפופרת או להזרים זרם למקום הלא נכון - וכך חוסכים קריאת שירות מיותרת ותסכול מיותר. התובנה הזו מגיעה מהניסיון של טכנאי האזעקות, שרואים כל שבוע חיבור אינטרקום שנעשה לפי ניחוש במקום לפי תרשים, ומגיעים לתקן נזק שהיה אפשר למנוע בחמש דקות של בדיקה.

המדריך הזה נותן את כל מה שצריך כדי לבצע חיבור אינטרקום בעצמכם: זיהוי גידים לפי צבעים, ההבדל בין 4 גידים ל-5 גידים, תרשים חיבור לדגמים הנפוצים בישראל, וטבלת מחירים אמיתית לשוק הישראלי ל-2026 - למקרה שתחליטו בכל זאת שעדיף להעביר את זה למקצוען.

חיבור אינטרקום 4 גידים הוא הגרסה הפשוטה - שני גידים לקול (דיבור והאזנה), גיד הזנת מתח וגיד משותף (מסה), ללא ערוץ נפרד לווידאו. זה החיווט הנפוץ בבניינים ישנים ובדירות שהותקן בהן אינטרקום קולי בלבד לפני שנים, לפני שווידאו הפך לסטנדרט.

הצעד הראשון תמיד זהה: מנתקים חשמל בלוח, ורק אז נוגעים בגידים. עם 4 גידים, הטעות הנפוצה ביותר היא חיבור הפוך בין גיד ההזנה לגיד הדיבור - התוצאה היא צליל מעוות או שקט מוחלט בשפופרת, בלי שום נזק בטוח לציוד, אבל עם הרבה זמן שמתבזבז על ניסוי וטעייה.

אם השפופרת הישנה כבר לא מיוצרת, כדאי לבדוק תאימות לפני הקנייה - חלק מהדגמים החדשים תומכים גם בחיווט 4 גידים במצב "קול בלבד" וגם ב-5 גידים כשמוסיפים בעתיד קודן עם וידאו. זה חוסך פירוק חוזר של הקיר כשמשדרגים בעוד שנה-שנתיים.

מקרה נפוץ בשטח: משפחה שהחליפה שפופרת ישנה בחדשה, גילתה שהיא לא מצלצלת, ובבדיקה התברר שגיד ה"פעמון" חובר בטעות למקום גיד ה"מנעול" - הדלת נפתחה בלחיצה על כל צלצול. תקלה שנראית מסובכת אבל היא תוצאה ישירה של חיבור אינטרקום שלא נבדק מול תרשים לפני שסגרו את הקופסה.

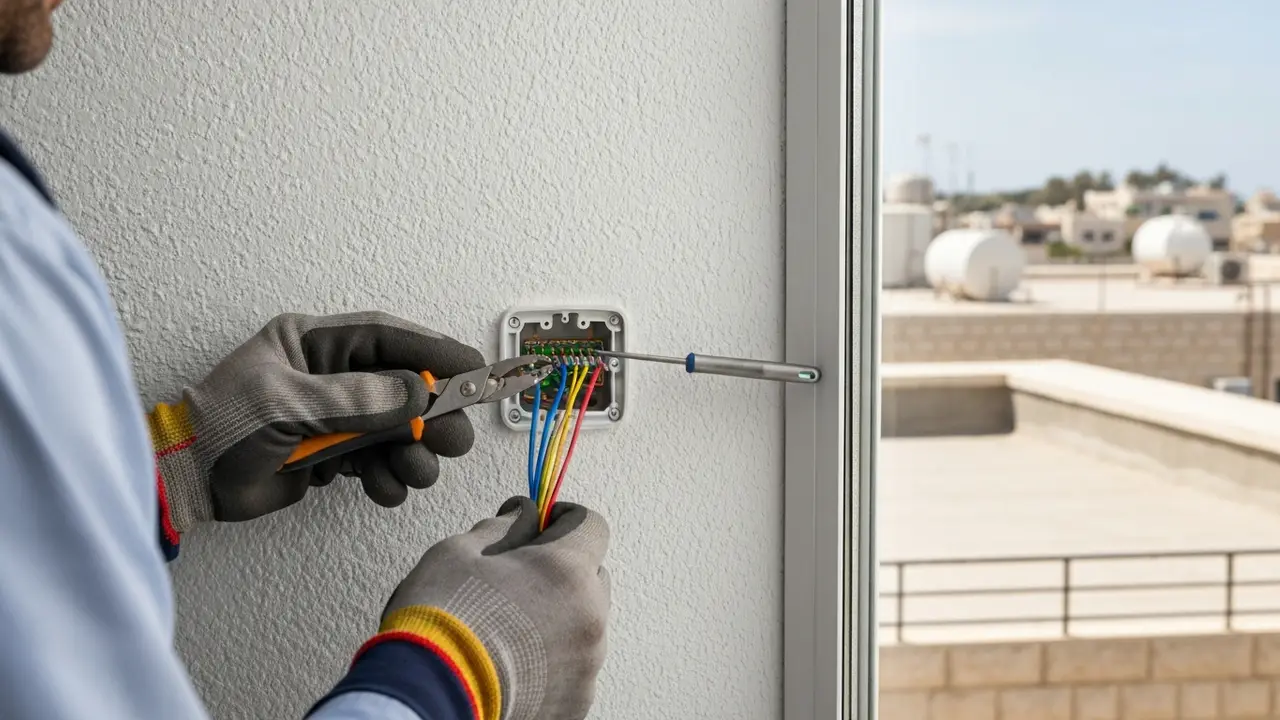

בחיבור אינטרקום 5 גידים נוסף גיד ייעודי לווידאו או לתאורת לילה, וזו הסיבה שדגמים חדשים כמעט תמיד מגיעים עם 5 גידים ולא 4. הצבעים משתנים בין יצרנים, ולכן חיבור אינטרקום 5 גידים צבעים חייב תמיד להיבדק מול התרשים הספציפי של הדגם ולא מזיכרון או מדגם קודם.

ברוב הדגמים הנפוצים בישראל הסדר המקובל הוא: אדום וכחול לזוג המתח, צהוב לפתיחת מנעול, לבן או ירוק לצלצול, ושחור למסה משותפת - אבל זו לא נוסחת קסם אוניברסלית. ראינו לא מעט מקרים שבהם התבססו על "מה שזכרתי מהדגם הקודם" והתוצאה הייתה מנעול שנפתח לבד באמצע הלילה, כי גיד הצלצול חובר בטעות לגיד המנעול.

כשמבצעים חיבור שפורפרת אינטרקום 5 גידים, הכלל הפשוט הוא לתייג כל גיד בסלוטייפ צבעוני לפני שמנתקים, לצלם את המצב הקיים בטלפון, ורק אז לפרק. זה נשמע מיותר עד שמגלים שהגידים בקיר לא בהכרח באותם צבעים כמו הגידים בשפופרת החדשה - יש מתאמים שדורשים חיבור לפי מספר ולא לפי צבע.

מי שמתקין דירה שלמה עם כמה שפופרות, כדאי שיידע: אם שפופרת אחת מחווטת הפוך, לרוב רק היא לא תעבוד ושאר המערכת תתפקד כרגיל - זה לא מכבה את כל הבניין, אבל זה כן אומר ביקור חוזר עם סולם וזמן.

תרשים חיבור אינטרקום הוא המסמך היחיד שקובע איזה גיד הולך לאן - הוא תמיד יותר אמין מכל "כלל אצבע" כללי, כי כל יצרן קובע צבעים משלו. חיפוש תרשים חיבור אינטרקום לפי שם הדגם המדויק, כולל מספר הדור, הוא הצעד הראשון לפני שנוגעים בכלי עבודה.

תרשים חיבור קודן אינטרקום שונה מעט מתרשים שפופרת - הוא כולל בדרך כלל גם את מעגל הפתיחה החשמלית של המנעול, ולפעמים גיד נוסף לתאורת הלוחית או למצלמת הכניסה המשולבת. בלי התרשים המדויק, קל לבלבל בין גיד המנעול לגיד ההזנה, וזו טעות שיכולה לגרום לקצר בלוח החשמל הראשי אם לא מתנתקים לפני העבודה.

כשאין גישה לתרשים המקורי - למשל בציוד ישן שכבר לא משווק - שיטת העבודה המומלצת היא מדידה עם מודד מתח (מולטימטר) לפני חיבור, כדי לזהות אילו גידים נושאים מתח ואילו הם רק לאיתות. זה עדיף על ניסוי חיבור ישיר, שעלול לגרום לתקלה בכרטיס הראשי של הבניין ולא רק בשפופרת בודדת.

מקרה שכיח: ועד בית שהחליף קודן כניסה בלי לשמור תרשים של החיווט הישן, וכשהתקבל הדגם החדש התברר שיש הבדל של גיד אחד בין הישן לחדש. שעה של עבודה הפכה לחצי יום, כי היה צריך לעקוב אחרי כל גיד בנפרד עד הלוח הראשי בקומת הכניסה.

חיבור אינטרקום wintec וחיבור אינטרקום rl-700 דומים בעיקרון הכללי אך שונים בסדר הפינים ובמספר הגידים הנתמכים, ולכן אסור להעתיק תרשים מדגם אחד למשנהו גם אם הם נראים דומים מבחוץ. אלה שני היצרנים הנפוצים ביותר בהתקנות ישנות ובינוניות בישראל.

ב-wintec מקובל חיבור עם 4 עד 6 גידים בהתאם לדגם, כאשר יש דגמים שתומכים בכמה שפופרות במקביל על אותו זוג גידים ראשי - מה שמצריך תשומת לב מיוחדת בבניינים עם יותר מדירה אחת. חיבור אינטרקום rl-700, לעומת זאת, נפוץ יותר במערכות בית פרטי ותומך גם באפשרות שדרוג לקודן דיגיטלי בלי להחליף את כל החיווט הקיים בקיר.

ההבדל המעשי בשטח: מי שמחליף שפופרת rl-700 ישנה בחדשה מאותה משפחת דגמים בדרך כלל יכול להתחבר ישירות לאותם גידים, אבל מעבר בין יצרנים - למשל מ-rl-700 ל-wintec או ל-אינטרקום hikvision - כמעט תמיד דורש בדיקת תאימות מתח ולעיתים ממיר קטן.

טעות שחוזרת על עצמה: להניח שכל קודן "אוניברסלי" באמת מתאים לכל תשתית. בפועל, קודן שמפרסם תאימות רחבה עדיין יכול לדרוש הגדרה ידנית של מספר גידים ומתח עבודה, ובלי לבדוק את זה מראש אפשר למצוא את עצמכם עם קודן חדש שלא מזהה את זוג הגידים הקיים בבניין.

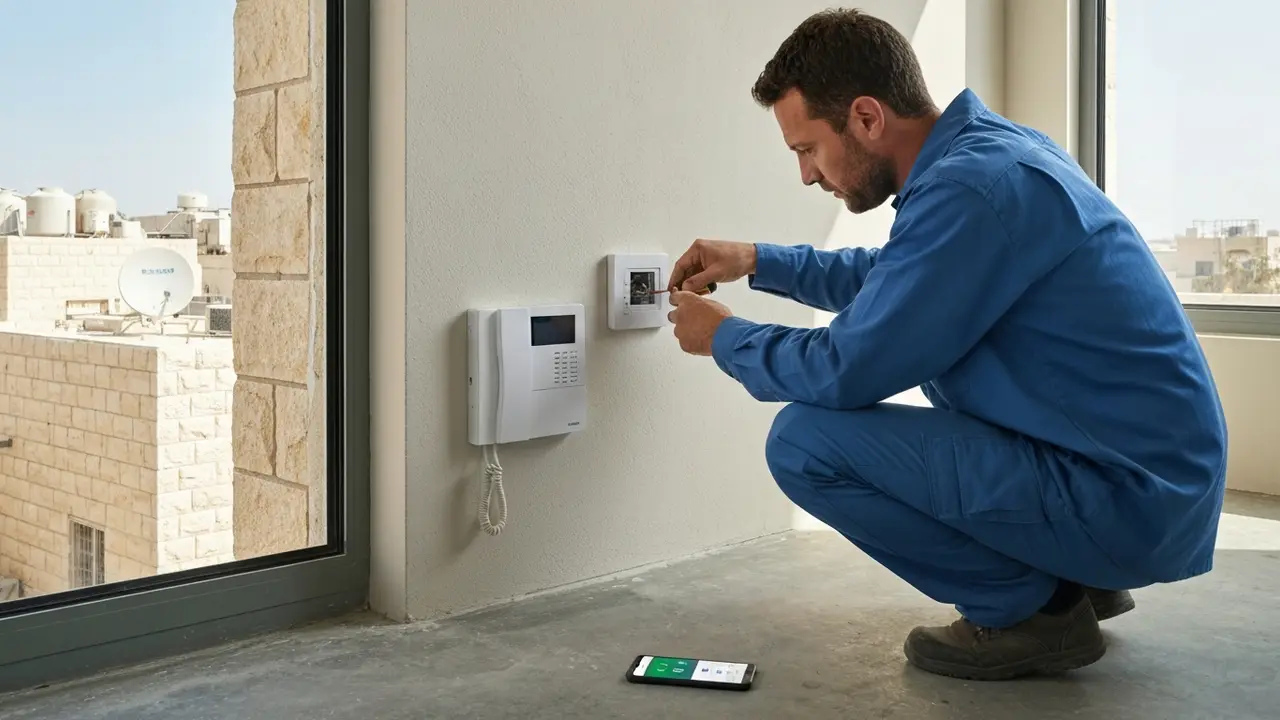

כן - רוב האינטרקומים הדיגיטליים והחכמים היום תומכים בחיבור אינטרקום לטלפון דרך אפליקציה ורשת Wi-Fi, בנוסף לשפופרת הפיזית בבית ולא במקומה. זה שדרוג נפוץ במיוחד למי שלא תמיד בבית כשמצלצלים בדלת.

ההתקנה כוללת שני שלבים נפרדים: חיווט חשמלי רגיל בין הקודן ליחידת הבקרה, וחיבור נפרד של יחידת הבקרה לרשת האינטרנט הביתית - לרוב דרך כבל רשת או מודול Wi-Fi מובנה. חלק מהדגמים דורשים גם הגדרת מצלמת ip provision כדי שהתמונה תעבור נכון לאפליקציה בזמן אמת, ולא רק צליל שיחה.

נקודה שחשוב לדעת מראש: חיבור אינטרקום לטלפון לא מבטל את הצורך בחיווט תקין בבית - אם החיווט הפיזי לא נכון, גם החיבור לאפליקציה לא יעבוד כמו שצריך, כי יחידת הבקרה פשוט לא מקבלת אות תקין מהקודן. במקרים לא מעטים משפחה קונה קודן חכם, מתקינה אותו על חיווט ישן ולא תואם, ומגלה שהאפליקציה מקבלת רק חלק מהאירועים.

למי שמשלב את המערכת גם עם מצלמות אבטחה אלחוטיות בכניסה, כדאי לתכנן מראש את מיקום הראוטר או המשגר - מרחק גדול מדי בין הקודן לנתב ביתי הוא הגורם השכיח ביותר לניתוקים בהתראות בזמן אמת.

תיקון אינטרקום מחיר ממוצע נע בין 180 ל-350 ₪ לביקור אבחון ותיקון נקודתי, בעוד התקנת אינטרקום מחיר מלאה עם שפופרת וקודן חדשים נע בין 400 ל-1,200 ₪ בהתאם למספר היחידות ולסוג הדגם. אלה מחירי שוק לתחילת 2026 ומשקפים עבודה סטנדרטית ללא סיבוכי חשמל בבניין.

הפערים בין אזורים בארץ קיימים אך לא דרמטיים - במרכז הארץ ובגוש דן המחירים בדרך כלל בקצה העליון של הטווח בשל עלויות תפעול גבוהות יותר, בעוד בפריפריה ובערים קטנות אפשר למצוא הצעות בקצה התחתון. ההבדל הגדול יותר נובע מסוג הבניין: דירה פרטית עם קודן בודד זול משמעותית מבניין משותף עם מערכת ריכוזית שדורשת תיאום מול הוועד.

עלייה משמעותית במחיר קורית כשמדובר בשדרוג לאינטרקום hikvision מלא עם וידאו לכל הדירות, כי אז מדובר לא רק בחיווט אלא גם בכבילת רשת, הגדרת שרת מקומי או ענן, ולעיתים גם שילוב עם מצלמות אבטחה נסתרות בלובי הכניסה. פרויקט כזה יכול להגיע בקלות ל-4,000-8,000 ₪ לבניין שלם, תלוי במספר הדירות.

חשוב לדעת: קריאת שירות דחופה בשעות הערב או בסופי שבוע נושאת תוספת של 20-40% על המחיר הרגיל ברוב האזורים - שווה לשקול אם התקלה יכולה לחכות עד הבוקר, במיוחד אם היא לא בטיחותית.

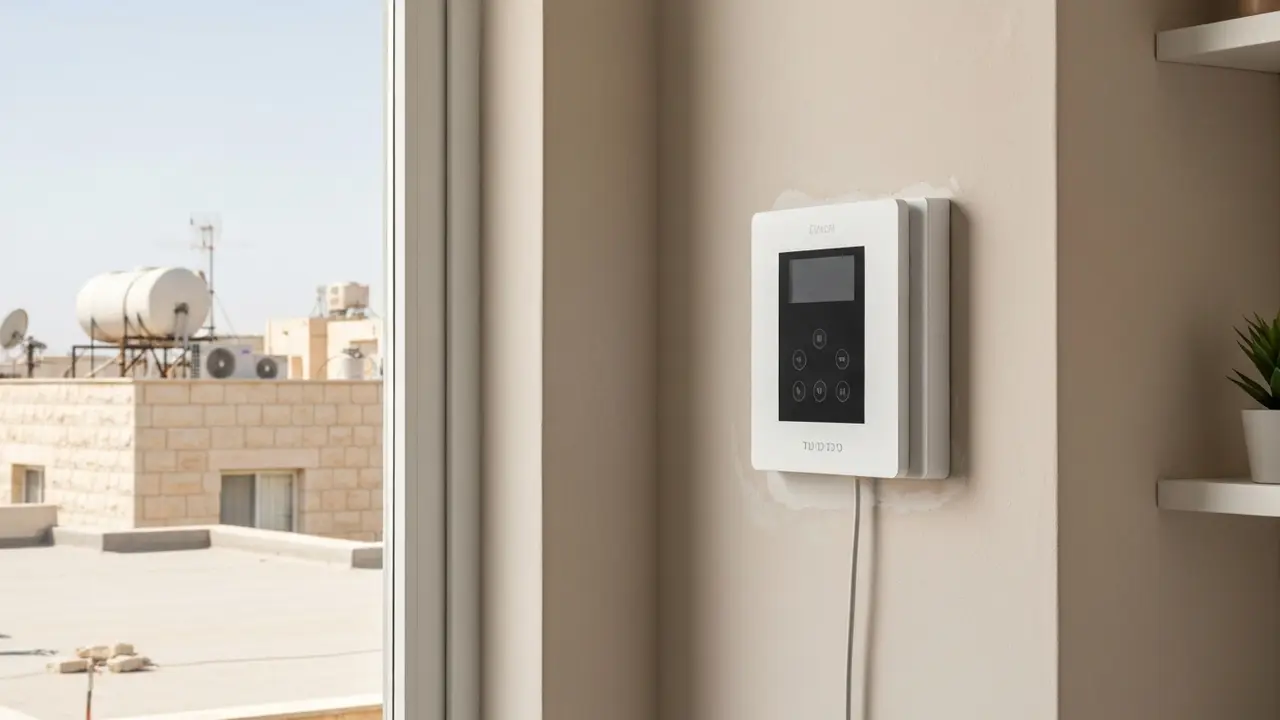

אם אחרי בדיקת התרשים והחיווט המערכת עדיין לא מצלצלת, לא פותחת מנעול, או שיש חימום של גיד - זה הרגע לעצור ולהזמין בעל מקצוע במקום להמשיך בניסוי וטעייה. חיווט שגוי שממשיכים לחבר ולנתק שוב ושוב מגדיל סיכון לקצר בלוח הראשי של הבניין.

יש הבדל בין תקלה פשוטה - שפופרת בודדת שלא עובדת - לבין תקלה מערכתית שמשפיעה על כמה דירות בבניין. במקרה השני כמעט תמיד מדובר בבעיה בלוח הריכוזי או בכבל המשותף, ושם עבודה עצמאית עלולה להשאיר דירות אחרות בלי אינטרקום בכלל, כולל דירות שלא ביקשו את השינוי.

יש גם מצבים שבהם הכלים הדרושים פשוט לא נגישים לרוב הבתים - מודד מתח, מפצל אותות, או ידע בהגדרת מצלמת ip provision מרחוק. במקרים כאלה שעה של ניסיון עצמאי הופכת לשלוש שעות, בעוד שביקור מקצועי מסתיים תוך פחות משעה כי יש ניסיון עם אותו דגם ספציפי.

ברגע שיש חשד לתקלה בכבילה הראשית או בלוח החשמל ולא רק ביחידה הבודדת, זה כבר לא עניין של נוחות אלא של בטיחות - ואז שווה להפסיק ולתאם ביקור.

הטעות הכי נפוצה היא חיבור לפי זיכרון או ניחוש במקום לפי תרשים - זה קורה כי חיווט אינטרקום נראה פשוט על הנייר, אבל בפועל כל יצרן משתמש בקוד צבעים אחר, ואפילו אותו יצרן משנה קוד בין דורות מוצר.

טעות שנייה שכיחה היא דילוג על ניתוק חשמל מלא, בטענה ש"זה רק 12 וולט אז זה בטוח". ברוב המקרים זה נכון, אבל כשיש שילוב עם מנעול חשמלי או מערכת שמחוברת גם לחיישני אזעקה, יכול להיות מתח נוסף בקו שלא רואים בעין - ולכן הכלל הוא תמיד לנתק לפני שנוגעים.

טעות שלישית: הידוק לא מספיק של הגידים בתוך המהדק. גיד שמחובר ברפיון עלול לעבוד בהתחלה ולהפסיק לעבוד אחרי שבוע-שבועיים, מה שמטעה אנשים לחשוב שהתקלה חדשה ולא קשורה להתקנה המקורית. זה גם המקור לתקלות "לסירוגין" שהכי קשה לאבחן מרחוק.

טעות רביעית, פחות מדוברת: התקנת קודן חדש עם תמיכה בווידאו על גבי חיווט ישן של 4 גידים בלבד, בלי לבדוק שיש בכלל ערוץ פנוי לווידאו. התוצאה היא קודן שמצלצל אבל לא מציג תמונה, וזה נראה כמו תקלה בקודן כשבעצם החיווט פשוט לא תומך בפיצ'ר.

לפני שסוגרים את הקופסה ומחזירים חשמל, יש חמישה-שישה דברים שחובה לבדוק כדי לא לגלות תקלה אחרי שהקיר כבר סגור. הבדיקה לוקחת עשר דקות אבל חוסכת פירוק חוזר.

ראשית, בודקים שכל גיד מהודק פיזית ולא רק "נוגע" - גיד רפוי הוא הגורם השכיח ביותר לתקלות שמופיעות רק אחרי כמה ימים. שנית, מוודאים שאין מגע בין שני גידים חשופים בתוך הקופסה, כי זה מייצר קצר שיכול לפגוע ביחידת הבקרה כולה ולא רק בשפופרת אחת.

שלישית, בודקים צלצול משתי שפופרות אם יש כמה, ולא רק מהראשית - יש מקרים שבהם ההתקנה עובדת מצוין בדירה אחת אבל משביתה שפופרת שנייה שמחוברת לאותו קו. רביעית, אם יש מנעול חשמלי, בודקים גם פתיחה וגם נעילה חוזרת, כי חלק מהתקלות מתבטאות רק בכיוון אחד.

לבסוף, אם מדובר בקודן עם וידאו או חיבור אינטרקום לטלפון, בודקים גם את החיבור לאפליקציה בפועל ולא מסתפקים בבדיקת השמע - ורק אחרי כל זה סוגרים את הקופסה וממסמרים חזרה את הכיסוי.
